命令，再点击需要设置为原点的轴网交叉点（如1轴和A轴的交点）即完成设置。该软件提供了CAD图纸的编辑命令，位于工作区窗口的右边。
【图纸分割】：如一个电子CAD图中由多个图构成，可以使用该命令对图纸进行分割。
【图纸合并】：可以对多个不同的电子CAD图进行合并。
【图纸原点】：将图纸的定位点设置到软件工作区原点的位置，保证同层不同构件或不同层构件之间的立体拼接时不会发生错位。CAD图转化识别之前，先点击 命令，再点击需要设置为原点的轴网交叉点（如1轴和A轴的交点）即完成设置。
【图纸零点】：将图纸的基点设置到坐标系（0,0）位置上。

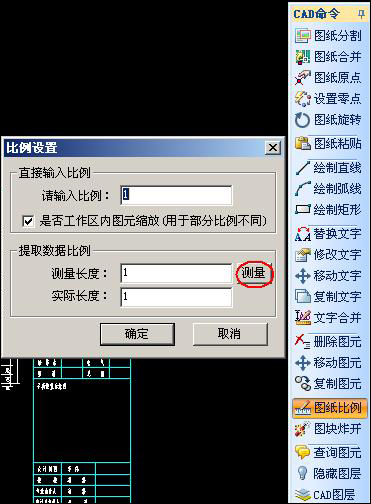

【设置比例】：调整CAD图纸与实际工程的比例。一般是用于大样图按实进行比例缩放。
步骤一：在CAD命令中点击“图纸比例”命令。
步骤二：点击“图纸比例”命令，弹出“比例设置”界面，点击
，测量图纸距离并输入图纸标注距离（软件就自动算出比例），点击“确认”即完成操作。

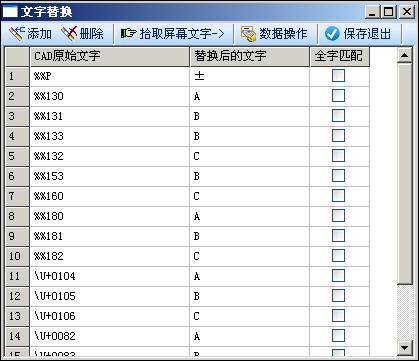

【替换文字】：“替换文字”的功能，当CAD图中符号不明确时，可采用文字替换。
步骤一：在CAD命令中点击“文字替换”命令，弹出“文字替换”界面。
步骤二：
新行，
，在CAD图中点击需要替换的CAD原始文字，然后在“替换后的文字”列填写好替换文字，“保存退出”即完成操作。
【CAD图元炸开】：可以将整块图元炸开成独立的单个的图元。有时会遇到CAD中所有构件被组合成一个整体，造成导入失败，此时可以将组合的图元炸开，再导入。
【查询图元】：可以查看图元的相关信息，比如查看线条所在的层名称等。
【CAD回退】：撤销对CAD图的编辑，但需要注意，只能回退到上一步，不能多次回退。
【CAD图层】可以查看CAD图层或设置关闭/显示图层，同时还可以对CAD图层进行显示管理。
